概述：

   CSA8000 变电站自动化系统是适用于110kV及以下输配电网络和125MW及以下的发电机或发电机组的保护、测控、通讯及运行管理等全套的综合自动化解决方案。由于构成全部系统所需要的主要软硬件设备均为我公司自主开发完成，因此可为用户提供强大的技术支持和周到的现场服务，使用户无后顾之忧。

特点：

• 本系统以开放式、模块化和面向对象设计思想为主导，使系统可进行无限平滑扩展，同时可与其它厂商提供的智能设备作无缝挂接，从而可将各种不同功能的智能设备集成到综合自动化系统中，使系统功能更加强大完善，极大满足了现代自动化系统集成的要求。

• 系统在设计上充分考虑了恶劣环境下可靠运行问题，构成系统的全部硬件及软件均考虑到了电磁兼容性能及极端自然环境下的可靠运行，同时还兼顾了常规保护、控制测量与信号的兼容性问题，既可用于老变电站升级改造，全面替代常规系统，更适宜于新建变电站，直接构成综合自动化系统。该系统可与调度自动化系统联网，成为电力调度综合自动化系统的一部分，或溶入大型厂矿的DCS 分布式控制系统，成为其一个子系统。

• 该系统已广泛应用于电力、石油、化工、钢铁等行业，受到用户好评。

系统结构：

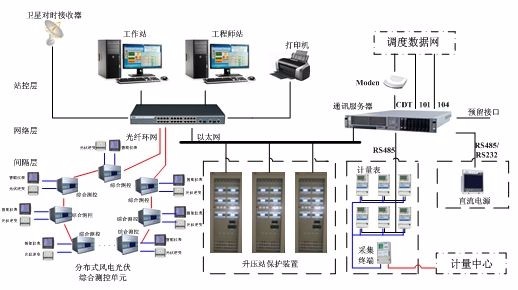

     CSA8000 变电站自动化系统是采用分布式结构，按纵向分为变电站层、网络层和间隔层。

     变电站层即站级主战层。站级工作站一般主要由操作员工作站、五防终端、远动主站及工程师工作站组成，对于事故分析处理指导和培训等系统，以及用户要求的其它功能的工作站则可根据需要增减。

     网络层主要完成变电站层和间隔层之间的通讯，采用全以太网无瓶颈的快速通信方式，标准的IEC 60870-5-103通讯规约，可选用屏蔽网线、屏蔽双绞线、光纤或其他通讯介质联网。

     间隔层是继电保护、测控装置层。它对相关设备进行保护、测量和控制。各间隔单元均保留应急手动操作分、合手段，各间隔单元互相独立、互不影响。

     CSA8000 的间隔层在站内按间隔分布式配置。间隔层的设备均可直接下放至开关场就地，减少大量的二次接线。各间隔设备相对独立，仅通过通信网互联，并同变电站层的设备通信，取消了原本大量引入主控室的信号、测量、控制、保护等使用的电缆，节省投资，提高系统可靠性。

     CSA8000 变电站层设备也采用分布式、开放式的设计，组态完成站内监控功能，全面提供设备状态监视及控制、保护信息记录与分析等功能。
