交流窜入直流电源监测装置

概述：

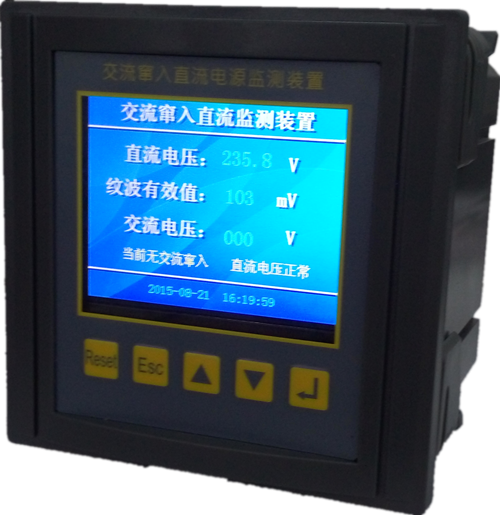

   本装置是交流窜入直流在线式绝缘检测装置的人机交换操作监控装置，可实现直流电压的监测、直流系统中交流成份（纹波）的监测及集中显示交流窜入直流的监测和报警。


功能及特点：

  • 本装置采用Cortex-M3内核的STM32为主控芯片，集成度高，抗干扰能力强，运行速度快，功耗低。

  • 操作界面基于菜单式的人性化设计，所有参数均可设置，所有报警均通过声光和干接点输出。

  • 装置提供串行数据通讯接口（RS485）和外部设备连接。

  • 装置记录500条以上的事故报警信息和波形。

  • 装置采用实时跟踪信息处理技术，解决了交流信号窜入直流故障的测记和报警，显示交流波形图和窜入时间。

主要参数:

直流系统电压等级

220VDC/110VDC

装置工作电压

220VDC/AC±10%或110VDC/AC±10%

继电器接点电流

DC220/3A两组

直流电压测量范围

0-260VDC

交流窜入测量范围

10-260VAC

母线电压测量精度

±1%

交流窜入测量精度

±3%

交流反应时间

< 1s

交流报警设置范围

10-250V（出厂默认10V）

超压报警设置范围

90-300V（220VDC出厂默认250V;110VDC出厂默认130V）

欠压报警设置范围

90-300V（220VDC出厂默认198V;110VDC出厂默认90V）

纹波报警设置范围

50-2000mV(出厂默认300 mV)

波特率

1200bps、2400bps、4800bps、9600bps、19200bps（出厂默认9600bps）

设备地址设置范围

0-99；(出厂默认80)

外型尺寸

120mm*120mm*100mm

开孔尺寸

110mm*110mm
