概述：

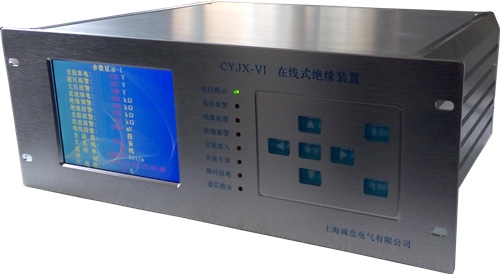

   CYJX-VI 直流系统接地选线装置是在原有产品的基础上进行技术提升。提高了装置的测量精度和抗电容干扰的能力。在性能指标的适应性、调试的方便性及运行的可靠性方面均处于水平。装置利用了信号相位锁定、超前校正及跟踪积木式结构等技术，从根本上解决了判断数据不全、选线不准等弊病。且根据2011年12月国家电网公司制定的《十八项国家电网公司十八项电网重大反事故措施》中的第五项“防止变电站全停及重要客户停电事故”中明确提出了原有的直流系统绝缘监测装置，要求增加交流窜直流故障的测记和报警功能。本装置采用实时跟踪信息零处理技术，解决了交流信号窜入直流故障的测记和报警，是作为直流系统逐步改造提升的理想设备。广泛适用于电力、石化、冶金、邮电、铁路等行业发电厂及变电站。是一种提高电网自动化管理水平、确保安全运行及故障准确定位的理想智能仪器。

功能及特点：

• 本装置采用Cortex-M3内核的STM32芯片为主控芯片，集成度高，抗干扰能力强，运行速度快，功耗低。

• 所有参数均可通过菜单进行设置，全中文显示，显示直观明了，操作方便、简单，并带有液晶自动保护功能、具有声光报警输出、干接点输出。

• 准确检测直流电压、模块状态、直流绝缘及接地选线、区分母线接地、支路接地，并显示接地电阻阻值；自动分辨两条或两条以上支路同时接地的故障等。

• 装置可提供多机连接功能，适用于复杂的多级直流系统中，实现分段组网，全面检测，不会出现误报及拒报现象。

• 交流窜入功能，实时检测母线交流窜入电压，可通过界面设定窜入报警门限，通过干接点输出，记录窜入时间电压等信息。

• 纹波测量：采用实时全数字宽带测量、实时测量全范围的直流电源纹波、电压值、并计算纹波系数值，有效记录直流电源中的交流含量。

• 可随时操作界面进入全部支路的巡检操作，观察全部支路的绝缘状况。

• 分全部支路单检（通过按键循环检测）和选定支路单检（通过按键选定某一支路检测）。

• 保存显示当前50次的母线绝缘报警记录。

• 检测2段母线的绝缘情况、纹波电压、交流窜入、直流互窜、纹波系数等。

• 检测支路CT分为闭环式和开口式CT，安装更安全、方便、快速。

• 信号采集数据采用RS485接口技术，使数据的有效传输距离可达1000米。

• 装置提供串行数据通讯接口（RS485）和以太网接口，内置MOUDBUS通讯协议。
