概述：

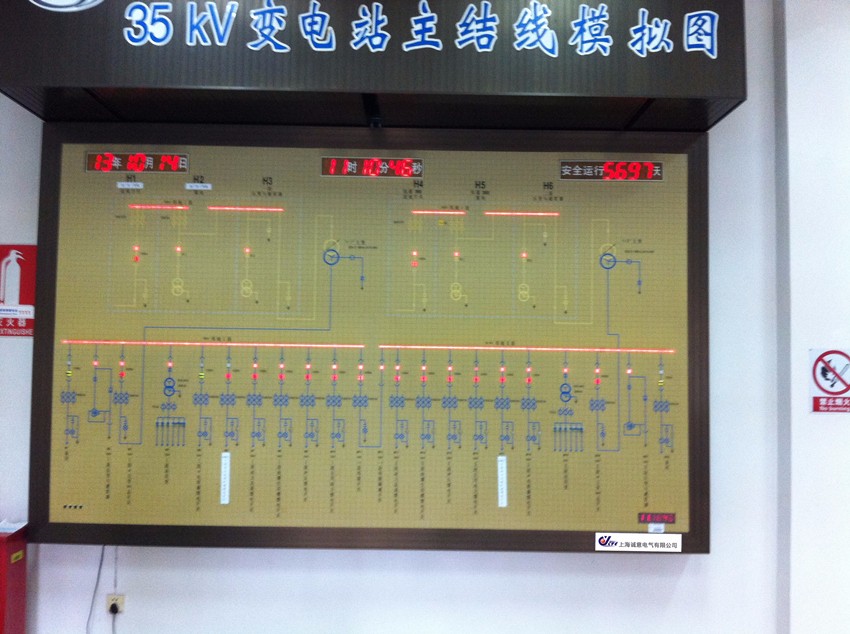

   CYMNP系列电力用的模拟盘和模拟屏，模拟盘是挂壁式的分为静态和动态两种，可直观的显示各电力设备之间的一次关系。模拟屏是由多面屏组成的一个整体，分为静态和动态两种，更适合变电站等电力设备较多、连接关系复杂的地方使用，也可根据用户的要求定制。

模拟屏屏面及制作工艺：

模块标准

• 塑料模块应采用耐老化、高强度的进口阻燃型改性聚苯醚乙烯塑料模压制成，氧指数不小于27。

• 面块为活动型镶嵌式模块，规格采用20×20mm、16×16mm、25×25mm模块结构，工艺先进，互换性强。

• 单个塑料模块的平面度公差值不大于0.1mm。

• 相邻塑料模块的平整度公差值不大于0.2mm。

• 相邻塑料模块间的缝隙不大于0.1mm。

• 塑料模块的颜色做到均匀一致、无反光、缩瘪及伤痕，无色差。

• 塑料模块面板颜色为材料原色（需经需方确认）。

盘面工艺

• 模拟屏由水、电、动力三部分组成，每部分区域相对独立，见图纸。

• 电力主接线图采祥图显示方式，母线宽5mm,支线宽3 mm,均为圆弧型，可防积灰尘。图符颜色按部颁电压等级标准制作，电压等级分色：220kV、110kV、35kV、10kV、6kV，各等级分色均按照电力部标准制作。

• 所有线条采用模压的方式，模压凹进部分不超过1mm。凹进部分为圆弧型，可防积灰尘。

• 所有文字、编号采用电脑三维雕刻填漆工艺。

• 采用的灯光显示元件的显示面与模块表面在同一平面上，四周带有小框，小框的颜色同线路颜色。

性能：

• 正常试验大气条件下，镶嵌屏中非电连接的两个独立电路之间几个带电回路与屏架之间的绝缘电阻值不小于5M欧姆。

• 在湿热条件下（温度40±2摄氏度、相对湿度90%~95%、大气压力86-108kPa），镶嵌屏中非电连接的两 个独立电路之间几个带电回路与屏架之间的绝缘电阻值不小于1M欧姆。

• 绝缘强度：在正常试验大气条件下，镶嵌屏中非电连接的两个独立电路之间及各带电回路与屏架之间，应能承受50Hz交流试验电压1500V（有效值）历时1min的试验，无击穿或闪络现象。

• 灯光显示元件使用寿命不小于10万小时。

• 额定电压200V，允许偏差-15%~+10%；频率为50HZ时，允许偏差±5%。

• 信号灯显示的亮度应均匀，通常不小于80cd/m2。

• 在出厂前进行不少于72h的连续稳定通电试验，性能应符合技术要求。

结构及功能：

• 分布式模拟屏控制系统的每一个模拟元件中都嵌入了一种8脚的超小型单片机，该单片机的总线结构采用的数据总线（8位）和指令总线（12位）独立分开的“哈佛结构”，具有精简指令集（RICS）的特点，速度快、效率高，加之其采用COMS工艺，芯片对工作环境的要求很低，芯片中又集成了上电复位电路、复位定时器电路、看门狗电路，使其工作稳定性大大提高。

• 开关采用13×13mm双色LED方灯，所有遥信都嵌入一种8脚的超小型单片机。使用电压为DC5V，具有发光柔和、醒目、色泽一致、寿命长等特点。该指示灯为马赛克屏专用，可在屏上任何部位配套布置，方便在屏上带电插拔。

• 红、绿、黄、灭四种状态显示及红绿状态间的闪动，可分16级调光。

• 自检功能（即返回功能）。

• 智能遥测数显表按用户按用户图纸要求摆放位置，显示器规格为100×40显示四位数带小数点。该显示器自带CPU，硬件结构为主板和显示头两部份组成，使用方便，更换容易。显示器接收BCD码制，接收速率为1200bit；该显示器可带符号、方向（+/-、↑/↓、←/→）及小数点显示,小数点自动对位。每块主板上均设有可靠的看门狗电路，运行可靠。寿命大于等于20万小时。

• 在模拟屏上端配置排放GPS时钟、电网频率智能标计各一台。所有表计均有CPU控制，数码显示为动态刷新方式，小数点可任意设置，字高可选，数码管寿命不低于10万小时。所有表计规格为420×100×90mm。

• DIS-NOTE智能节点机采用Atmel 51系列单片机、配备WatchDog电路，确保系统的稳定性，导轨式安装。节点机通讯接口为RS485接口，起着通讯管理装置与模拟屏之间的桥梁作用，设有运行、发送、接收、功能4个运行指示灯，可单独对遥信灯进行测试，每台节点机可带150路遥信灯。
