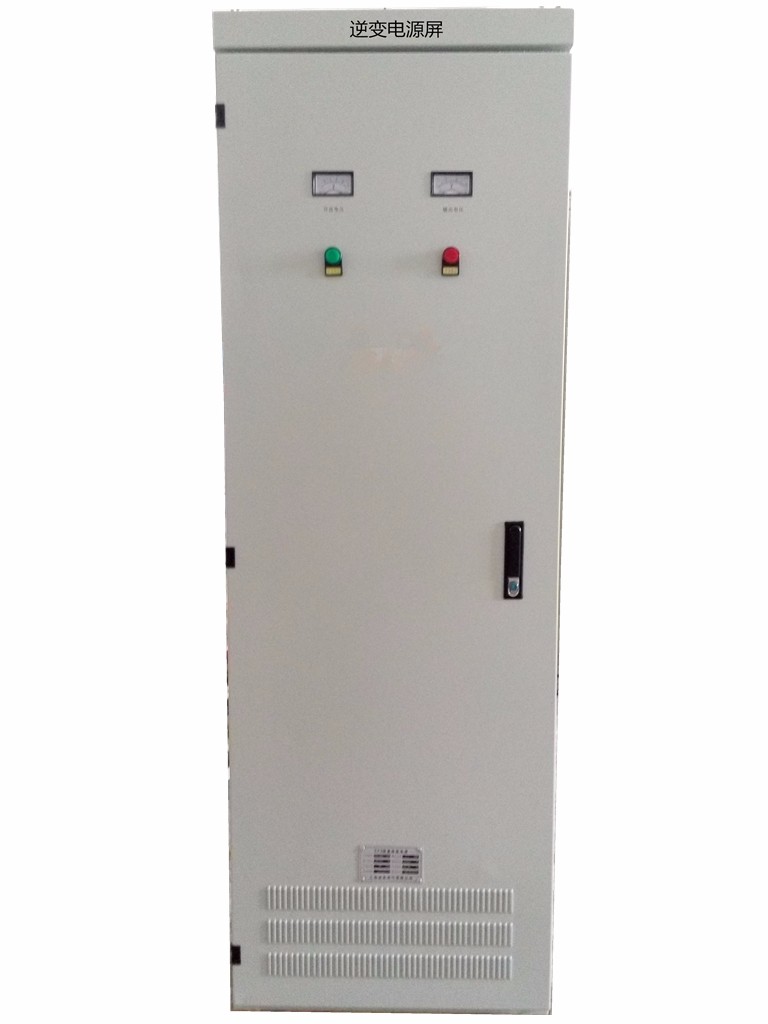

逆变电源系统

概述:

   随着技术的发展,通信、电力、军队、铁道等系统的信息系统越来越复杂,信息的破坏与丢失所产生的后果也越来越严重,造成经济和信息的损失也越来越大,因此,与之相应的对交流不间断供电的稳定性、可靠性、灵活性、智能化、免维护显得越来越重要,同时对电源的抗干扰能力、失真度、安全性能等方面提出了更高的要求,逆变电源系统应运而生。

    而逆变电源的核心则是逆变器,逆变器一般分为高频和工频类型,逆变器的输入依靠直流电源,通过DC/DC 变换,再通过DC/AC 变换出纯净的交流不见断电源,由于逆变器依靠的大容量蓄电池是采用2V蓄电池,寿命长,容量预量大,维护状态好,可靠性远远高过普通UPS 所配的12V 蓄电池,因而大大提高了交流不间断供电的可靠性,同时减少了电池投资,也大大降低了用户的运行成本,也减少了销售商的服务成本。

   我司从成立之日起,专心致力于高频逆变器的研究开发,在逆变电源界采用工业级的CAN 总线来作为我司逆变器的总线,使产品达到工业级的标准,抗干扰性及可靠性大大超过一般同行产品,至今已发展出成熟、可靠的NB 单机系列(1、2、3、6KVA)、SWI 模块并联系列(3K-60KVA),在市场上得到广泛应用。


特点:

   CYNB系列逆变电源为高频正弦波逆变器采用数字同步高速切换技术,输出为纯正弦波,具有瞬态响应好,波形失真小等功能。

1、可靠的控制技术

  • 采用工业级嵌入式MCU控制。

  • 配合SPWM技术以及高可靠性的功率变换。

2、可靠的保护功能

  • 软硬件结合的多重保护功能,设有直流输入过/欠压保护、过流保护、短路保护、交流输出过电压保护、过载保护、温度保护。

  • 内置电子旁路转换,自动不间断转换。

3、标配来电自启动功能

4、良好的电磁兼容设计,反灌杂音指标良好

5、高品质的元器件

6、体积小、重量轻

  • 由于控制技术及良好的结构设计,设备体积小、重量轻、效率高、功能强。

7、动态特性

8、过载能力强

9、选配RS_232 通讯接口

10、抗浪涌技术,可在较强干扰场合使用

11、标配干接点接口

  • 分设4 组信号:逆变工作、市电工作、逆变故障、市电故障

12、工作状态面板设置按钮

  • 面板上标配手动设置按钮,用户可随意在逆变带载与旁路带载之间任意转换

  • 任何一种工作状态下,设备一旦出故障,电子旁路均会不间断地自动转换


主要参数:

序号

项目名称

技术参数

1

逆变器功率等级

1、2、3、6 KVA

2

DC 输入电压范围

1) 额定DC48V 模块:40~57Vdc(说明:≤39±1V 保护,≥49±1V 启动恢复,≥59±1V 保护,≤57±1V 启动恢复)

2) 额定DC110V 模块:85~135Vdc   (说明≤85±5V 保护,≥115±5V 启动恢复;≥135±5V 保护,≤125±5V 启动恢复。)

额定DC220V 模块:185~280Vdc (说明≤180±5V 保护,≥225±5V 启动恢复;≥280±5V 保护,≤265±5V 启动恢复。)

3

旁路输入电压范围

187~253VAC (说明≤187±5V 保护,≥198±5V 恢复;≥253±5V 保护,≤242±5V 恢复。)

4

输入端反灌相对宽频杂音电流(DC48V 机型)

<10%

5

输入端反灌相对电话衡重杂音电流(DC48V 机型)

不大于输入电流的1%

6

额定输出电压

220VAC 纯正正弦波

7

输出电压稳压精度

≤±3%

8

输出频率

50±0.5HZ(≤±1%)

9

输出波形失真度(线性负载)

≤3%

10

输出功率因数

0.8

11

旁路转换时间

≤10ms

12

效率(线性负载)

≥85%

13

输出电压的动态特性

负载电流由25%-50%-75%突变时,输出电压的变化不大于5%

14

瞬态响应恢复时间

输入电压为额定值,输出电流从50%-100%-50%突变,其瞬态响

应恢复时间≤5ms

15

过欠压保护

输出电压超出220V±10%范围时,设备自动关机。

16

过载能力(线性负载)

125%额定负载1 分钟;150%额定负载15 秒。

17

最大波峰系数

3:1

18

故障自动恢复

故障排除后,可恢复三次(10 分钟内),大于三次为永久保护

19

可闻噪声 (1m   处)

1、2、3KVA<55dB(A);6KVA<60dB(A)

20

绝缘强度

输入对地:2000Vdc; 输出对地:2200Vdc

输入对输出 :2200Vdc

电流: 1mA,时间:1min

21

绝缘电阻

输入、输出对地及输入、输出之间绝缘电阻>2MΩ

22

工作环境

温度:-5℃~45℃ 相对湿度:5%~95%,无冷凝

大气压力:86~106 kpa

23

外形尺寸(宽×高×深)

1/2KVA:433mm×89mm×420mm(19 英寸宽、2U 高)

3KVA:433mm×89mm×460mm(19 英寸宽、2U 高)

6KVA:433mm×133mm×500mm(19 英寸宽、3U 高)

24

重量

1KVA 约8Kg,2KVA 约10Kg,3KVA 约14Kg,6KVA 约23Kg
